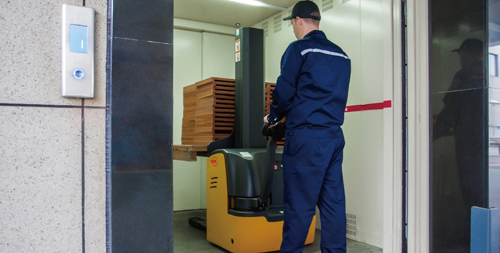

使用于楼层作业
■ 本车型主要适用平坦的地面上作业，特别适用在楼层、集装箱内作业；
■ 本车采用先进的永磁无刷驱动电机，无碳刷、免维护、具有良好的再生制动功能和坡道抑制功能。具有优越的驾控性；
■ 驱动机构采用立式结构的驱动单元；整个驱动单元回转半径小；运转噪音低；轮子更换维护方便；
■ 内部结构整洁有序，便于维护、检修；
■ 低重心设计，车子稳定性好；
■ 具有较小转弯半径（Wa=1335mm, Ast=2180mm）

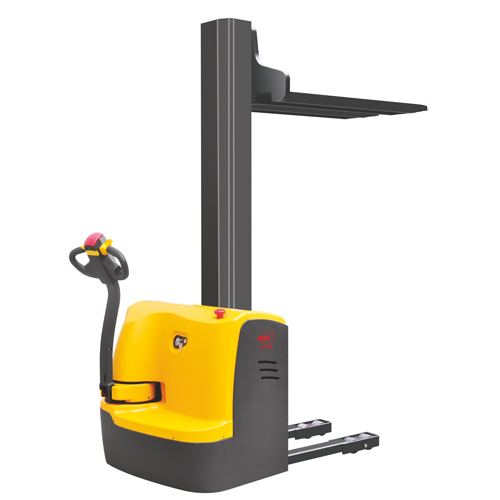

■ 单立柱门架设计，门架视野宽阔；
■ 拥有减震装置，降低噪音；
■ 装有低电压保护系统，有效延长蓄电池的使用寿命；
■ 平衡轮可调节功能（当轮子磨损后，可调节平衡轮的高低来达到车体平衡）；
■ 液压站的模具化安装设计，具有降低噪音、维护和检修方便的优点；
■ 电气的模块化设计，部件的集成化程度达90%，便于维护、检修。
|
型号
|
|
CDDRD10
|
CDDRD12
|
|
驱动方式
|
|
电动(蓄电池)
|
电动（蓄电池）
|
|
驾驶方式
|
|
步行
|
步行
|
|
额定载荷
|
Q（kg）
|
1000
|
1200
|
|
载荷中心距
|
c(mm)
|
600
|
500
|
|
前悬距
|
x(mm)
|
630
|
630
|
|
轮距
|
y(mm)
|
1146
|
1146
|
|
自重（带电瓶）
|
kg
|
580
|
590
|
|
轴负载，满载时前/后轴
|
kg
|
785/995
|
790/1000
|
|
轴负载，空载时前/后轴
|
kg
|
190/390
|
195/395
|
|
轮子
|
|
聚氨酯轮
|
聚氨酯轮
|
|
轮子尺寸，前轮
|
|
Φ250×70
|
Φ250×70
|
|
轮子尺寸，后轮
|
|
Φ80×70
|
Φ80×70
|
|
附加轮（尺寸）
|
|
Φ150×60
|
Φ150×60
|
|
轮，前后数量（×=驱动轮）
|
|
1×+1/4
|
1×+2/4
|
|
前轮轮距
|
b10(mm)
|
520
|
520
|
|
后轮轮距
|
b11(mm)
|
400
|
400
|
|
门架缩回时高度
|
h1(mm)
|
1980/2330
|
1980/2330
|
|
起升高度
|
h3(mm)
|
1600/1950
|
1600/1950
|
|
作业时门架最大高度
|
h4(mm)
|
1980/2330
|
1980/2330
|
|
操作手柄在驱动位置的最小/最大位置
|
h14(mm)
|
670/1300
|
670/1300
|
|
降低时高度
|
h13(mm)
|
90
|
90
|
|
总体长度
|
l1(mm)
|
1780/1860
|
1780/1860
|
|
叉面长度
|
l2(mm)
|
708
|
708
|
|
车体宽度
|
b1(mm)
|
820
|
820
|
|
货叉尺寸
|
s/e/l(mm)
|
1070/1150
|
1070/1150
|
|
货叉外宽
|
b3(mm)
|
570
|
570
|
|
轴距中心离地间隙
|
m2(mm)
|
30
|
30
|
|
通道宽度，托盘1000×1200（1200跨货叉放置）
|
Ast(mm)
|
2180
|
2180
|
|
通道宽度，托盘800×1200（1200沿货叉放置）
|
Ast(mm)
|
2220
|
2220
|
|
转弯半径
|
Wa(mm)
|
1338
|
1338
|
|
行驶速度，满载/空载
|
Km/h
|
5.3/5.6
|
5.3/5.6
|
|
提升速度，满载/空载
|
Km/h
|
0.10/0.19
|
0.10/0.19
|
|
下降速度，满载/空载
|
Km/h
|
0.16/0.11
|
0.16/0.11
|
|
最大爬坡能力，满载/空载
|
%
|
6/15
|
6/15
|
|
行车制动
|
|
电磁制动
|
电磁制动
|
|
驱动电机功率
|
kw
|
1.2(AC)/0.8(DC)
|
1.2(AC)/0.8(DC)
|
|
提升电机功率
|
kw
|
2.2
|
2.2
|
|
蓄电池电压/额定容量
|
V/Ah
|
24/65
|
24/80
|
|
蓄电池重量
|
kg
|
48
|
50
|
|
蓄电池尺寸（长╳宽╳高）
|
mm
|
255×165×230
|
255×165×230
|
|
驾驶员耳边噪音等级符合DIN12053
|
dB(A)
|
70
|
70
|
