安全，高效设计：
■交流电机，无需更换碳刷；
■多功能显示仪表具有电量显示、故障代码显示、工作时间累计显示和快慢速显示；
■侧门和电瓶盖全部可打开，电瓶可从侧面拉出，有利电瓶的互换和维修；
■拥有避震装置，降低噪音；
■手把设有紧急反向开关，整车操作更具安全性；
■自动减速功能使操作更安全；
■内置卸荷阀保护车子不超载使用，提高车子的可靠性；
■手柄在垂直和水平方向都处于刹车状态，提高车子的安全性；
■紧急断电开关；
■龟形慢速行驶开关；
■无级变速控制；

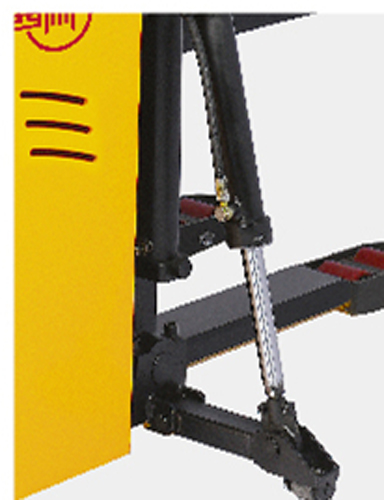

■两侧辅助支撑腿，提高车两侧向稳定性。
结构优化设计：
■低重心设计，具有很好的稳定性；
■上卧式驱动轮，使得整个驱动单元回转半径小、轮子更换维护简单方便，电机具有更好的防尘、防水效果。使得制动器和电机更加经久耐用，可靠性得以提高；
■车架、门架可分离，互换性好；
■全自由提升，适宜低矮房屋内作业(起升3米堆高车可进入2米大门)；
■坚固的进口门架。
易维护设计：
■低电压保护系统，延长电瓶的使用寿命；
■采用电气整体设计模式，线路整洁、美观，装配、调试、维修方便；
■CANbus 技术简化了线路，增强整车可靠性；
■霍尔传感器减少电子元件磨损，增强使用寿命；
|
型号
|
|
CDD20K
|
CDD20K（6.5米）
|
|
驱动方式
|
|
电动（蓄电池）
|
电动（蓄电池）
|
|
驾驶方式
|
|
站驾
|
站驾
|
|
额定载荷
|
Q（kg）
|
2000
|
2000
|
|
载荷中心距
|
c(mm)
|
600
|
500
|
|
前悬距
|
x(mm)
|
672
|
672
|
|
轮距
|
Y(mm)
|
1378
|
1408
|
|
自重（带电瓶）
|
kg
|
1550
|
1850
|
|
轴负载，满载时前/后轴
|
kg
|
1890/1660
|
2090/1760
|
|
轴负载，空载时前/后轴
|
kg
|
1070/480
|
1270/580
|
|
轮子
|
|
聚氨酯轮
|
聚氨酯轮
|
|
轮子尺寸，前轮
|
|
Φ250×70
|
Φ250×70
|
|
轮子尺寸，后轮
|
|
Φ80×84
|
Φ80×84
|
|
附加轮
|
|
Φ150×60
|
Φ150×60
|
|
轮，前后数量（X=驱动轮）
|
|
1×+2/4
|
1×+2/4
|
|
前轮轮距
|
b10(mm)
|
580
|
676
|
|
后轮轮距
|
b11(mm)
|
404/525
|
404/525
|
|
门架缩回时高度
|
h1(mm)
|
1735/1985/2135/2235/2050/2210/2410
|
2710
|
|
自由提升高度（客户选配）
|
h2(mm)
|
1300/1550/1700/1800/1570/1740/1940
|
2240
|
|
起升高度
|
h3(mm)
|
2500/3000/3300/3500/4500/5000/5600
|
6500
|
|
作业时门架最大高度
|
h4(mm)
|
2955/3455/3755/3955/5070/5550/6150
|
7050
|
|
操作手柄在驱动位置的最小/最大高度
|
h14(mm)
|
1150/1450
|
1150/1450
|
|
降低时高度
|
h13(mm)
|
90
|
90
|
|
总体长度
|
l1(mm)
|
2020/2100
|
2100/2180
|
|
叉面长度
|
l2(mm)
|
950
|
950
|
|
车体宽度
|
b1(mm)
|
850
|
950
|
|
货叉尺寸
|
s/e/l(mm)
|
60/180/1070(1150)
|
60/180/1070（1150）
|
|
货叉外宽
|
b3(mm)
|
570/695
|
570/695
|
|
轴距中心离地间隙
|
m2(mm)
|
31
|
31
|
|
通道宽度，托盘1000×1200（1200跨货叉放置）
|
Ast(mm)
|
2535
|
2615
|
|
通道宽度，托盘800×1200（1200沿货叉放置）
|
Ast(mm)
|
2515
|
2595
|
|
转弯半径
|
Wa(mm)
|
1655
|
1735
|
|
行驶速度，满载/空载
|
Kw/h
|
5.8/6
|
5.8/6
|
|
提升速度，满载/空载
|
m/s
|
0.09/0.11
|
0.09/0.11
|
|
下降速度
|
m/s
|
0.12/0.11
|
0.12/0.11
|
|
最大爬坡能力，满载/空载
|
%
|
6/15
|
6/15
|
|
行车制动
|
|
电磁制动
|
电磁制动
|
|
驱动电机功率
|
Kw
|
1.5(AC)
|
1.5(AC)
|
|
提升电机功率
|
kw
|
3
|
3
|
|
蓄电池电压/额定容量
|
V/Ah
|
24/300
|
24/300
|
|
蓄电池重量
|
kg
|
300
|
300
|
|
蓄电池尺寸（长×宽×高）
|
mm
|
675×254×500
|
675×254×500
|
|
驾驶员耳边噪音等级符合DIN12053
|
dB(A)
|
70
|
70
|
1、与h1、l、Q有关的参数都按h1=3000mm、l=1070mm计算
