特点
■ 电器部件集成化设计;
■ 整车具有结构紧凑、灵活小巧、维修方便特点;
■ 配全密封免维护蓄电池;
■ 采用上卧式驱动轮结构,方便更换电机、轮子,维护方便
■ 采用浮动式平衡轮机构,可有效防止车子行走时的侧向晃动,车子行走平稳;
■ 采用柯蒂斯控制器。

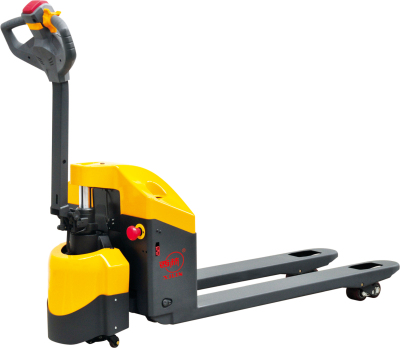

型号
|
|
CBD15W-E
|
驱动方式
|
|
电动
|
驾驶方式
|
|
步行式
|
额定载荷
|
Q(kg)
|
1500
|
载荷中心距
|
mm
|
600
|
货叉最低高度
|
h13(mm)
|
85/75
|
轮距
|
Y(mm)
|
1287/1357
|
轮子
|
|
聚氨酯
|
轮子尺寸,前轮
|
mm
|
Φ195 X 70
|
轮子尺寸,后轮
|
mm
|
Φ80/Φ74
|
轮,前后数量(X=驱动轮)
|
|
1X-2/4
|
起升高度
|
h3(mm)
|
200/190
|
操作手柄在驱动位置的最小/最大高度
|
H14(mm)
|
700/1250
|
总体长度
|
l1(mm)
|
1654/1724
|
叉面长度
|
l2(mm)
|
504
|
车体宽度
|
b1(mm)
|
685/562
|
货叉尺寸
|
s/e/l(mm)
|
53/160/1150(1220)
|
货叉外宽
|
b5(mm)
|
520/550/685
|
轴距中心离地间隙
|
h1(mm)
|
32/22
|
通道宽度,托盘1000×1200(1200跨货叉放置)
|
Ast(mm)
|
1854/1924
|
通道宽度,托盘800×1200(1200沿货叉放置)
|
Ast(mm)
|
1904/1924
|
转弯半径
|
Wa(mm)
|
1454/1524
|
行驶速度
|
Km/h
|
4.3/4.8
|
最大爬坡能力,满载/空载
|
%
|
5/10
|
驱动电机功率
|
KW
|
0.65
|
提升电机功率
|
KW
|
0.8
|
蓄电池电压/额定容量(3hr)
|
V/Ah
|
24/50
|
自重
|
kg
|
205
|
行车制动
|
|
直流永磁有刷
|
